一、引言

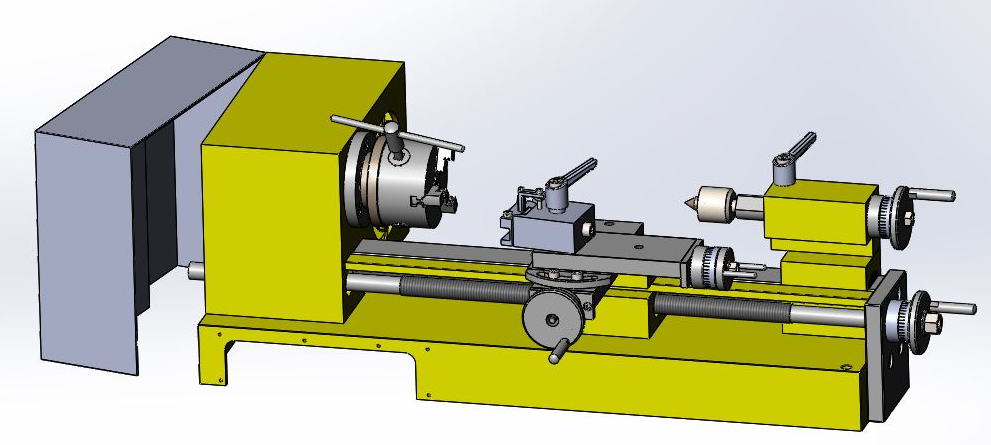

车床作为机械加工领域的基础设备，其结构设计与工作原理是机械专业学习的重点内容。通过SolidWorks进行车床简易模型的3D设计，不仅能够直观展现车床的各部分组成，还能帮助设计者深入理解其运动关系和装配逻辑。本文将详细介绍如何使用SolidWorks完成一套车床简易模型的3D图纸设计，涵盖从零件建模到整体装配的全过程。

二、设计准备与参数规划

在开始建模前，需明确车床简易模型的主要技术参数。典型的小型车床模型包括以下关键尺寸：

• 总长：约500mm
• 总宽：约200mm
• 总高：约300mm
• 主轴中心高：约80mm
• 最大回转直径：约100mm

主要零部件包括：床身、主轴箱、尾座、刀架、溜板箱、导轨、卡盘、手轮等。设计时应保证各部件比例协调，运动关系合理。

三、零件建模步骤

1. 床身

床身是整个车床的基础，采用“拉伸+切除”的方法建模。首先绘制床身截面草图，拉伸至指定长度；然后利用拉伸切除或异形孔向导制作导轨面、安装孔和排屑槽。为简化模型，导轨可做成矩形凸台形式。

2. 主轴箱

主轴箱内部包含主轴和变速机构。外侧可绘制箱体轮廓，拉伸后抽壳，再添加轴承座孔、端盖和操作手柄。简化处理时，内部可插入一根阶梯轴作为主轴，通过旋转特征生成。

3. 尾座

尾座主要由尾座体、套筒、顶尖和锁紧手柄组成，适合使用旋转和拉伸特征。尾座体底面需与床身导轨配合，因此底面应加工出凹槽。

4. 刀架与溜板箱

刀架部分可采用拉伸和倒角特征制作，包含小滑板、中滑板和方刀架。溜板箱下方与导轨配合，内部可省略齿轮机构，仅保留外观轮廓和手轮。手轮通过旋转特征和阵列完成。

5. 卡盘

卡盘可用圆柱体和三个卡爪表示。卡爪进行圆周阵列，中心添加通孔。为提高真实感，可增加T形槽结构。

四、装配体设计

在SolidWorks中新建装配体文件，按以下顺序导入零件：

1. 首先固定床身，将其设为“固定”状态。
2. 主轴箱底面与床身导轨上表面重合，侧面与床身端面重合。
3. 尾座安装于床身另一侧，同样利用导轨面配合约束。
4. 刀架下的溜板箱与导轨配合，添加距离限制以模拟纵向移动。
5. 手轮与丝杠使用同心配合，并可添加旋转限制。
6. 卡盘与主轴端面重合，同心配合。

装配完成后，可运用干涉检查功能验证各部件是否冲突，利用爆炸视图展示结构组成。若需要实现运动仿真，可添加齿轮配合、螺旋配合等高级配合。

五、工程图输出

完成三维模型后，可自动生成二维工程图：

• 主视图、俯视图和左视图
• 必要剖视图展示内部结构
• 标注关键尺寸和配合公差
• 生成明细表，标注零件序号和名称

六、

通过SolidWorks对车床简易模型进行3D设计，可以系统掌握零件建模、装配约束和工程图生成等核心技能。该模型不仅可用于教学演示，还能为后续的数控加工和运动仿真打下基础。建议在练习时逐步调整尺寸参数，优化模型细节，从而提升设计的规范性和实用性。

（注：实际建模时应根据需要调整特征尺寸和装配关系，以上步骤仅为通用指导。）
